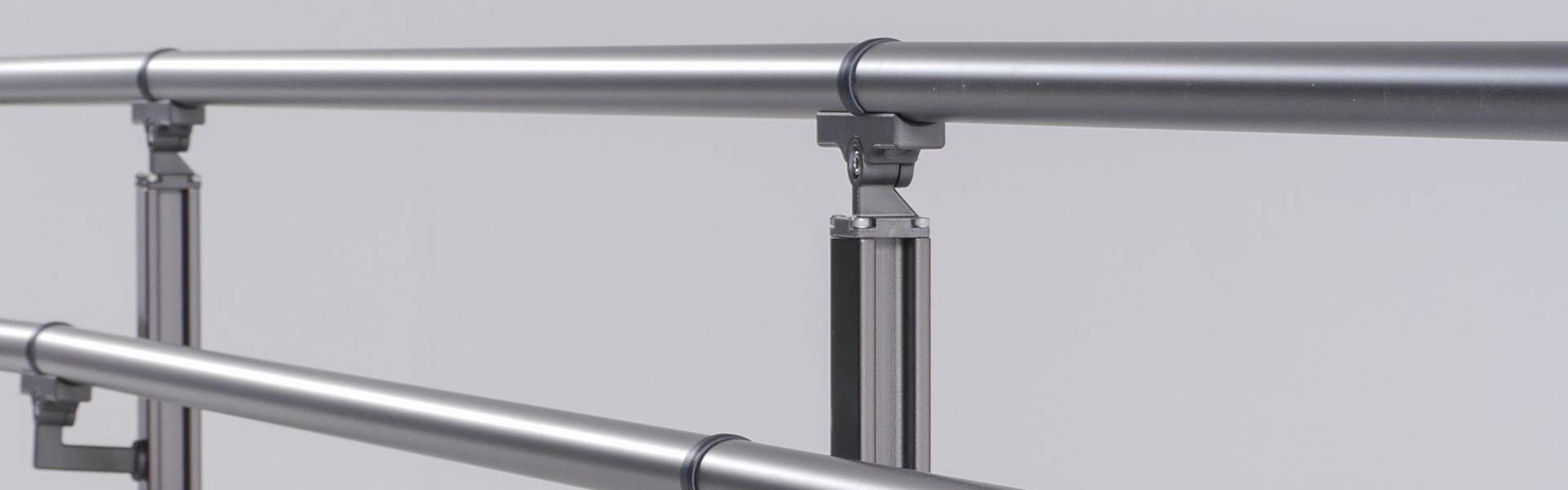

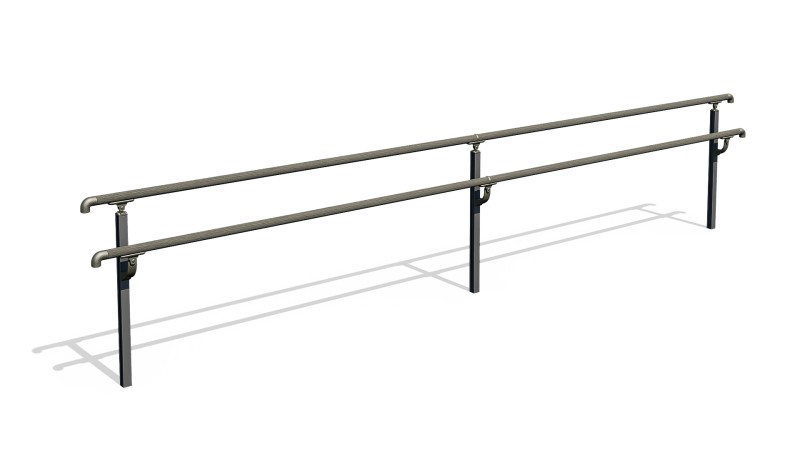

『40H手すり』
H断面40×40サイズの支柱とモノトーンカラーが美しいスタイリッシュな手すり。

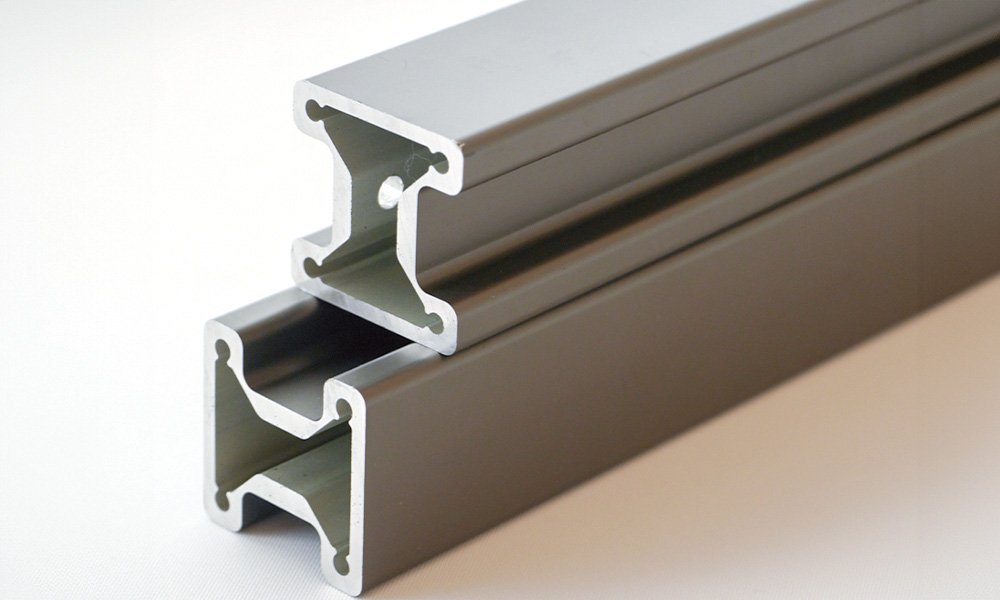

断面がH型の支柱はアルミ押出形材製の「40H」、熱押型鋼SS400製の「SDP」の２種類。

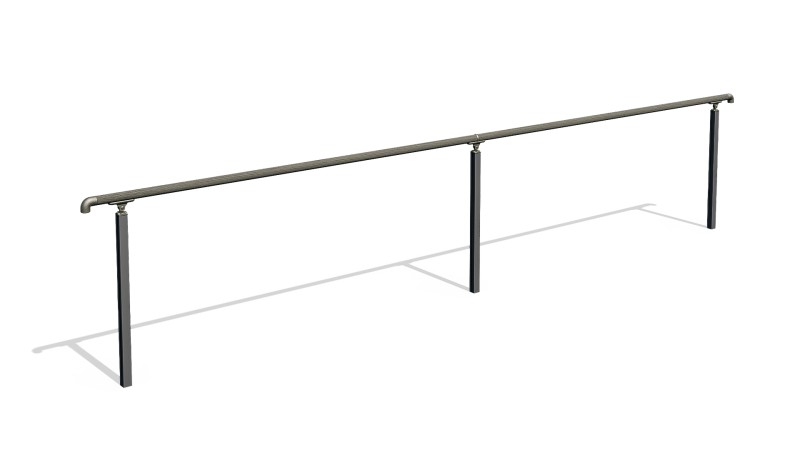

「40H」の手すりは木質感の手触りが優しい再生木材「セコロウッド」

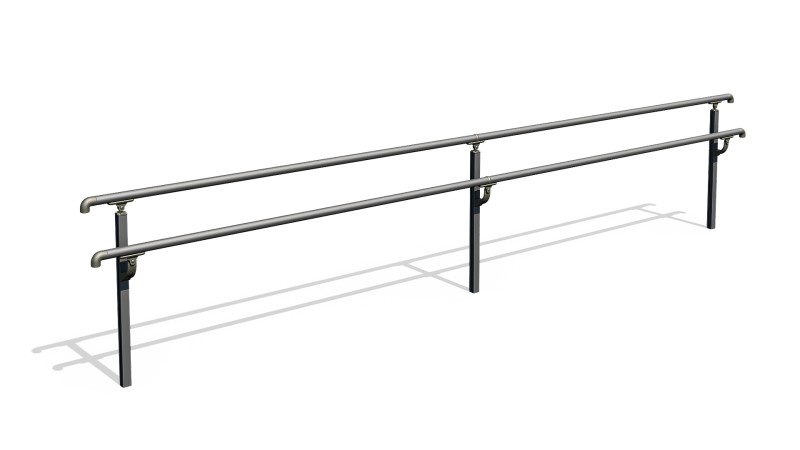

耐食性に優れたアルミニウムの２種類をラインアップしています。

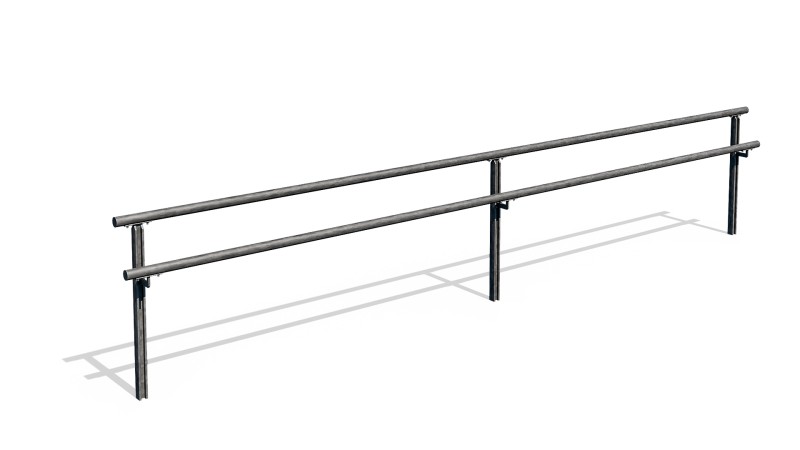

「SDP」は「STK400」を使用しSGメッキ処理後にリン酸塩処理を施し、無骨ながら
鉄の持つ柔らかな印象を残しています。

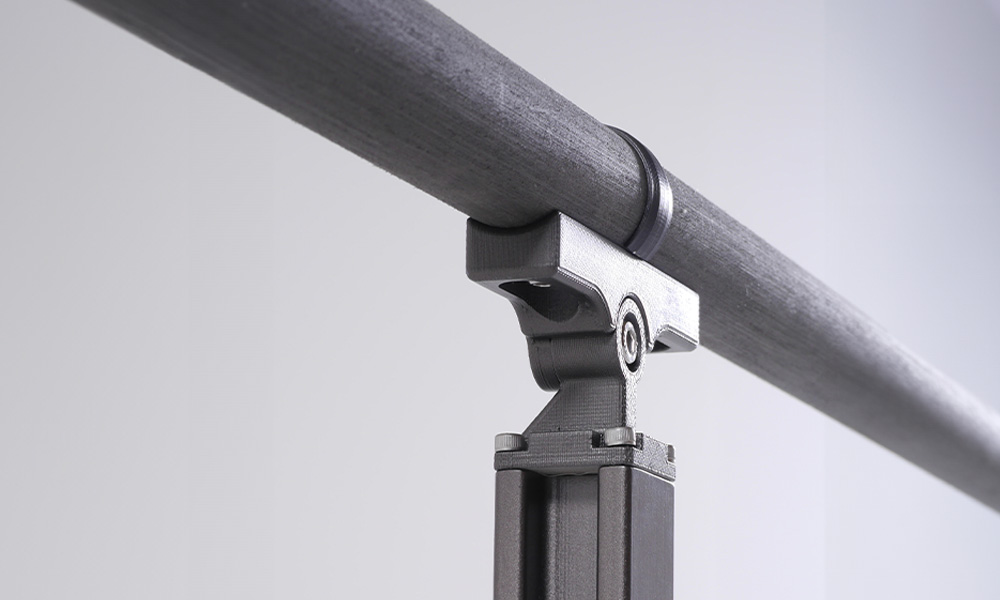

木質感の手触りが優しい
再生木材「セコロウッド」との組み合わせ

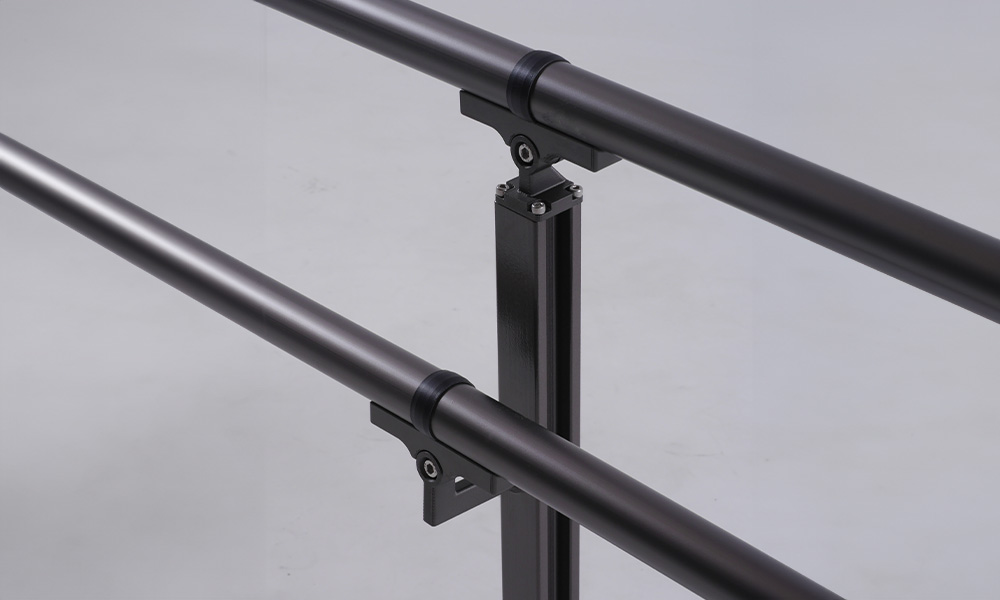

耐食性に優れたアルミニウムとの
組み合わせ

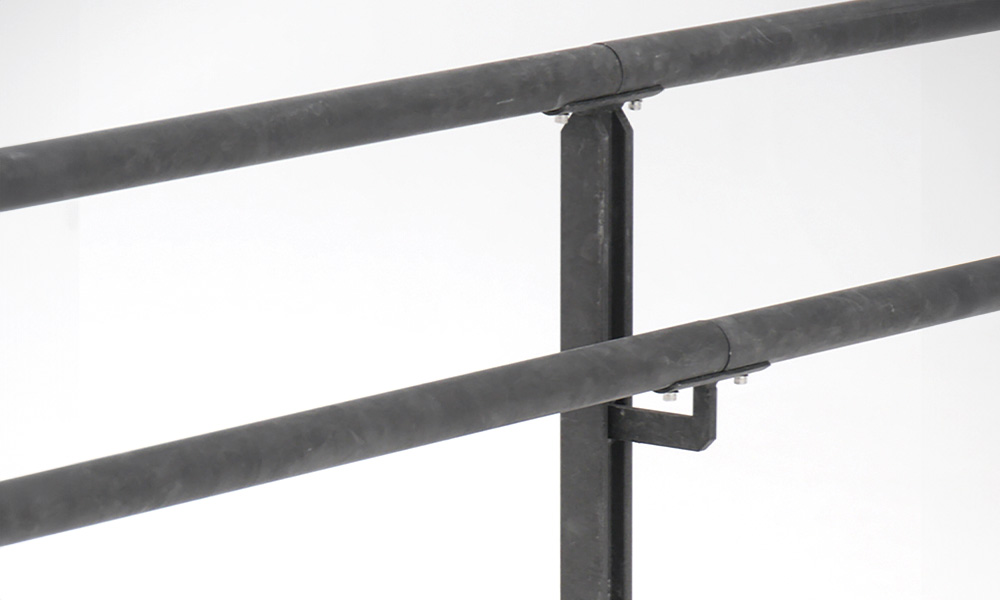

「STK400」を使用しSGメッキ処理後にリン酸塩処理を施し、無骨ながら、鉄の持つ柔らかな印象を残しています。
見え方はすっきりしていますが、見る角度によって印象が変わります。
街中や都市公園などスタイリッシュな環境によく似合う形状の支柱です。
DWG
DXF
DWG
DXF
DWG
DXF
DWG
DXF
【基本的な考え方】
階段は移動の負担の大きい箇所であることから、手すりの設置等により高齢者及び視覚障害者等の円滑な利用に配慮する必要がある
なお、移動等円滑化園路に階段を設ける場合は、傾斜路を併設する必要がある。
『種別の設定』
歩行者自転車用柵は設計強度に応じて、以下の種別に区分する。
歩行者自転車用柵は、人が腰掛ける場合や自転車が衝突する場合を考慮し、柵の上端に対して垂直方向に590N/m（60kgf/m：標準的な体重の成人がある程度の距離を持って座る荷重）の荷重が作用しても耐えうる強度を有するものを種別Pとし、群集荷重（垂直方向に980N/m（100kgf/m：標準的な体重の成人が密着して座る場合の垂直荷重）または水平方向に2500N/m（250kgf/m：標準的な体重の成人が集団で押す場合の水平方向荷重）が作用しても耐えうる強度を有する者を種別SPとしている。
